重汽宿营车整车技术参数
宿营车主要由重汽豪沃二类汽车底盘、宿营方舱、宿营**,空气调节系统、淋浴系统、水路系统、电气系统等组成。能够满足 24 人的住宿。具有舒适的就寝环境及齐全的卫生**。车辆改装设计:整车改装设计符合**对汽车设计改装的相关要求;在保证运载工具行驶安全的前提下,充分利用汽车底盘的有效载荷及底盘尺寸;能满足车载设备安装、运行和人员工作、生活需要。整车机动灵活、可靠性高、环境适应性好,性价比高。能够满足 24 人的住宿,淋浴、洗漱、阅读,空间利用率高。
整车性能符合《机动车运行安全技术条件(GB7258-2017)》、《汽车及挂车外部照明和信号装置的数量、位置和光色(GB4785-84)》、《厢式车通用规范(GJB79A-94)》、
《汽车外廓尺寸限界(GB1589-2016)》、GB 50054-95 《低压配电设计规范》;整车外廓尺寸、轴荷及质量应符合 GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》
的规定;
技术参数及要求
名称
宿营车
外廓尺寸
10370*2550*3980mm
总质量
15800KG
整备质量
15670KG
发动机额定功率
228KW
**车速
95km/h
轴距:mm
5600mm
排放标准
国Ⅴ
乘员人数
2
底盘型号
ZZ5207N4617E1
底盘驱动形式
4*2
轮胎数
6+1
前悬/后悬
1500/3270mm
防抱死系统
有
轴荷
5600/10200
底盘参数
结构
采用全封闭驾驶室,全钢框架焊接,液压缸倾翻、带安全锁止装置。
司乘人员数
3
驾驶员位置
左置
底盘配置
全钢结构液压手动操作,翻转驾驶室,为高强度安全驾驶室,悬挂优良,可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机。车门开启角度 85℃;车门把手方便戴手套开启关闭。
设备
除原车设备外,加装有 100W **报器、****开关及指示灯、频闪灯开关、7 寸液晶倒车显示器和倒车雷达。**报系统嵌入驾驶工作平台,**、**报一体**,驾驶室预留 GPS 卫星定位系统、计算机、车载集群电台的电源接口和安装位置。
仪表
车辆车速表、燃油表,转速表等。
上装总体布局
总体布置
宿营舱主厢体为钢骨架、内、外蒙皮。外蒙皮为 1.5mm 后铝板,中
间 45mm 厚阻燃微孔型聚氨脂,内玻璃钢,箱体两侧扩展式方舱。

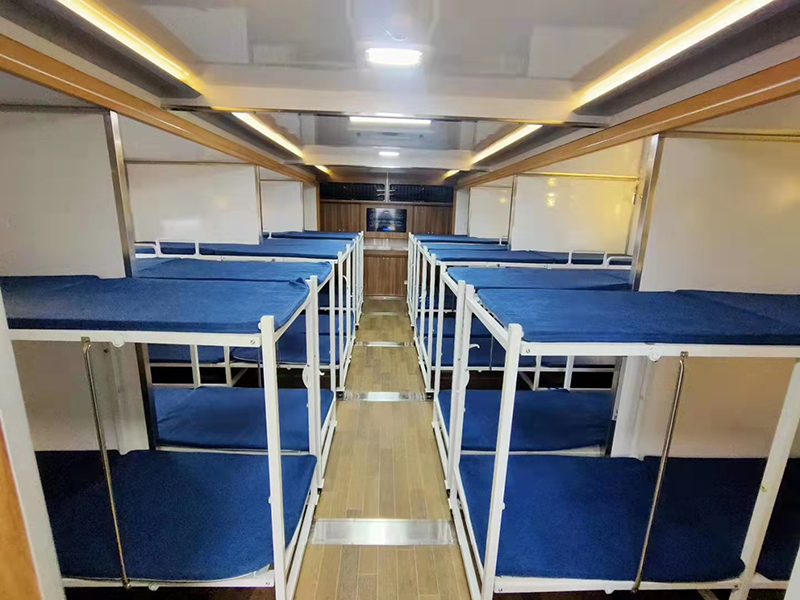

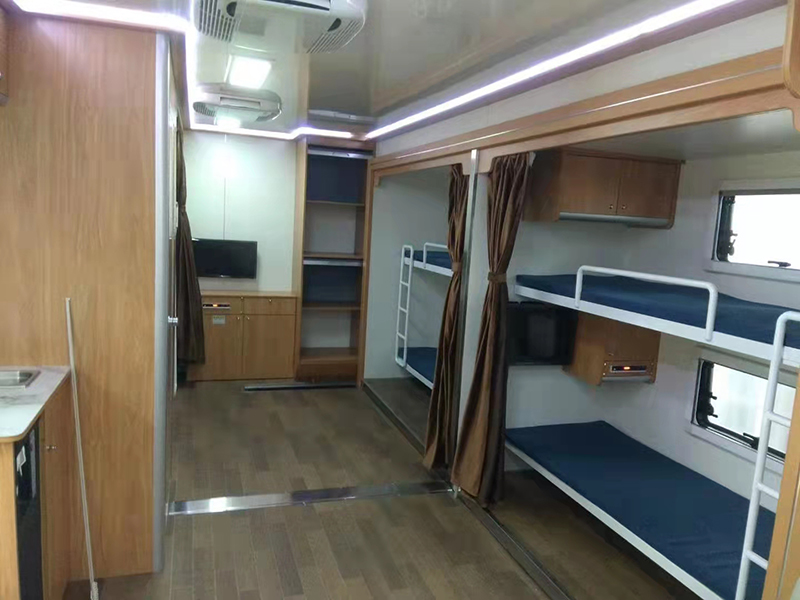

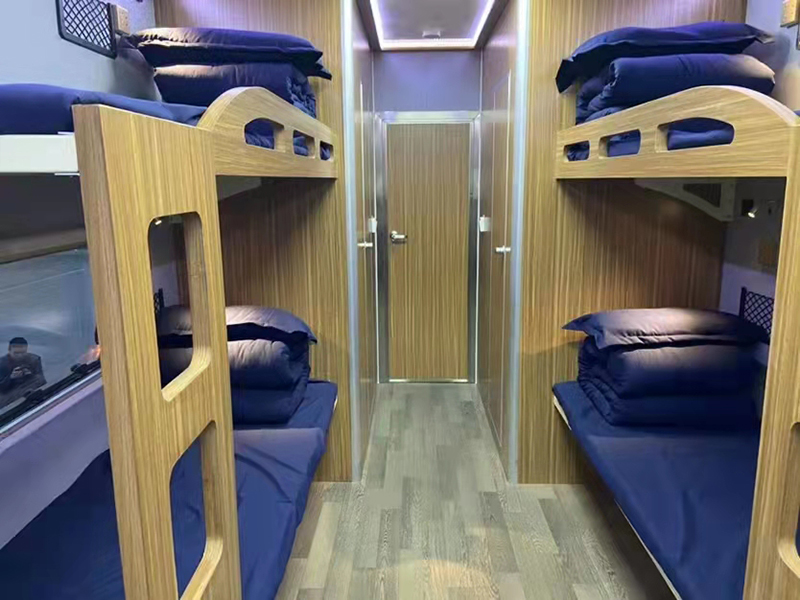

箱体内部设计 24 人上下铺。,并配备**插座阅读灯及 USB 插口。卫生间淋浴间,洗漱平台,鞋柜,箱体侧面和尾部各设计一部不锈
钢上车梯。
车厢左侧配备两套**舱门,舱门下方均设置一套抽拉梯。
工艺要求
箱体复合板使用外铝蒙皮内玻璃钢蒙皮,中间为金属骨架结构,既
保证了箱体的强度,又减轻了箱体重量。复合板中间填充保温隔热材料,既提高箱体整体强度也提高了保温隔热效果、防水、防潮。
平面图如下
重汽宿营车 8-12 人-标准配置明细
一、整车参数
1
外形尺寸
10370*2550*3980
2
驱动类型
4×2
3
发动机功率
228kw(可选装不同功率发动机)
4
发动机排量
9.7L
5
总质量(Kg)
15800
6
排放标准
GB17691-2005 国 V 排放标准
7
乘员人数
乘员人数 2 人
8
整备质量(Kg)
15670
9
**车速(Km/h)
110
二、底盘
序
号
货物名称
规格型号
品牌/ 材质
数量
单位
1
重汽豪沃底盘
重汽豪沃 4*2 底盘,柴油,国五排放, 重汽发动机 228KW,轴距:5600mm
重汽
1
辆
2
副车架加装
汽车大梁专用,防腐处理
自制
1
套
三、厢体
1
箱体
外部采用 1.5mm 铝平板、内部 2mm 玻
璃钢板,内部钢骨架+聚氨酯填充。厚度为 45mm;
自制
1
套
2
后舱门
后门带瞭望窗的房车门
自制
1
个
3
地板
地板革
外购
1
套
4

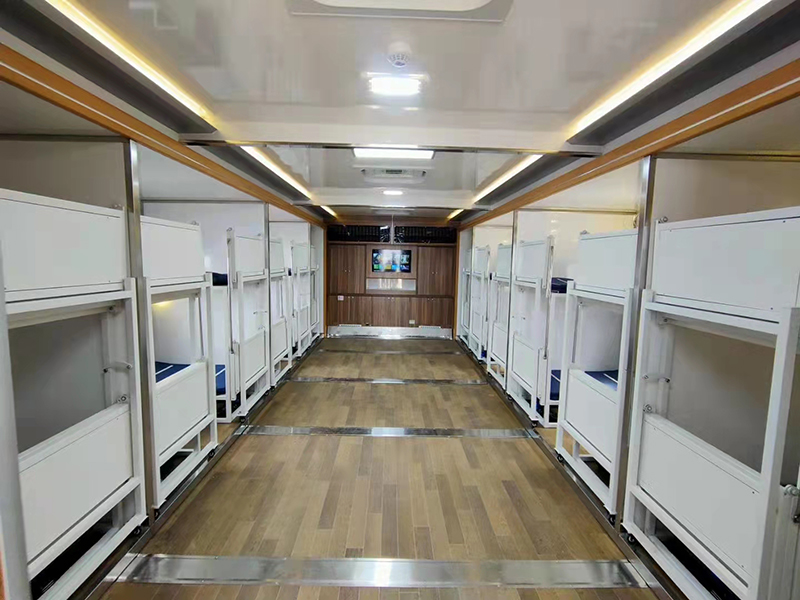

宿营床铺
上下铺形式 1900*650,上下铺为翻转
可折叠机构
外购
6
套
5
窗户
左右厢侧板各设置 3 个,均为房车专
用外推窗,带窗帘及纱窗
外购
6
套
6
车前面上吊柜(内为
空调排风口)
免漆板材质
自制
1
套
7
车前下储物柜
免漆板材质
自制
1
套
四、电气设备
1
发电机
额定功率 5KW/汽油
外购
1
台
2
电视机
42 寸液晶 LED
外购
1
个
3
天窗换气扇
24V,带逃生装置
外购
2
个
4
应急照明灯
车厢内前后各一个
外购
2
个
5
顶灯
LED 平板灯
外购
3
个
6
蓄电池
200A
外购
2
套
7
充电逆变一体机
2KW
外购
1
台
8
柔性阅读灯
夜间照明及个人阅读
外购
12
个
9
单人床铺插座
个人手机充电
外购
12
个
10
燃油暖风机
加热功率 5KW( 高 寒 地 区 需 加装 装 1 个 7KW)
外购
1
个
11
空调
1.5P 壁挂式空调
外购
2
台
12
电器**箱
**整车电路
外购
1
套
13
电源保护器
电源漏电超载过压等保护装置
外购
1
个
14
电缆线盘
50 米(带电缆盘)
外购
1
套
15
专用水泵
220 伏
外购
1
个
五、卫浴设备
1
卫生间
便携式坐便器
自制
1
套
2
洗嗽池
配备 2 个水龙头
定制
1
套
3
净水箱
400L
定制
1
个
4
污水箱
200L
定制
1
个
六、**系统
1
水、电**系统
**面板
七、附件
1
一侧上车爬梯(带折
叠栏杆)
防滑,防碰伤;
自制
1
套
2
副油箱
200L
自制
1
台
八 、 辅 助
1 倒车导航监控系统
含摄像头、**器,7 寸显示屏;
外购
1
台
2干粉灭火器
1.5KG 干粉灭火器
外购
2
台
3 烟雾报**器
前后各一个
外购
2
个
九 、 选 装 配 置
1 卫星天线
移动中通天线
外购
1
套
2
床上用品
枕套,被套,床单 外购
外购
12
套
3 暖风机
7KW(柴油)DC24V
外购
1
台
4 消防**系统
驾驶室前长条** 1 个、厢体红蓝灯组
各 2 组;
外购
1
1套
5 加湿器
外购
1
台
6 空气净化器
外购
1
台
